Gal kas bandėt pasigaminti 5.8GHz SWR matuoklį?
Atrodo nesudėtingas reikalas.

Na, elektronikoje nesu visiškai žalias tai gal reiks pamėginti pažaisti su šituo:)
Kaip tik gavau porą aukštadažnių diodų.
O kaip pavyksta antenas susiderinti? Ar galima pasiekti brangesnių pirktinių antenų lygį?

Liuks filmukas, viskas aiškiau pasidarė.
Kažkodėl galvojau, kad antena derinasi keičiant lapeliu kampą

Seniai galvojau pasidaryt 5.8 GHz VSWR matuoklį, nes visai neblogai būtų žinoti, kaip antena ir siųstuvas yra tarpusavyje suderinti. Tik bėda ta, kad Directional Coupler'iai baisiai brangiai kainuoja tokiam dažniui. Jeigu nebūčiau tik mėgėjas, tai nusipirkčiau kokį panaudotą iš eBay, bet dabar mokėt $50 ir daugiau už naudotą prietaisą dėl kelių pamatavimų, tai kažkaip rankos nekyla. O jeigu kažką daugiau suprasčiau apie mikrobangų radijo elektroniką, tai gal ir taip pasidaryčiau SWR matuoklį, bet kad deja nesuprantu.
Perskaičiau beveik visą fpvlab'ų skiltį apie IBCrazy VSWR matuoklį ir man užkliuvo Mictronics idėja daryti Directional Coupler'į ant PCB. Idėja visai nieko, bet pasirodo, ne taip paprastai įgyvendinama. Perskaičius apie visas Mictronics'o sėkmes ir nesėkmes paaiškėjo, kad reikia labai kokybiško 50 omų terminatoriaus, o su šita detale irgi ne kažką... Kiniečiai pardavinėja nežinia kokiam dažnių diapazonui skirtus terminatorius (greičiausiai netempiančius iki 6 GHz), o tie terminatoriai, kurie tiktų vėl gi kainuoja per brangiai (praktiškai pusę Directional Coupler'io kainos).
Tai ką daryti...
Pradėjau žiūrinėti, kaip pasigaminti 50 omų terminatorių mikrobangoms. Pasirodo, kad tam paprasti rezistoriai netinka, nes jų varža prie aukštų dažnių yra kitokia. Daug kas paaiškėjo perskaičius dokumentą. Pasirodo reikia naudoti labai mažo dydžio detales, kurių matmenys gerokai mažesnės už signalo bangos ilgį. Dar yra spec. rezistoriai, kurie pagaminti mikrobangų diapazonui, tik kad jų kaina irgi yra šokiruojanti. Pasirodo vienas Vishay FC serijos 0402 dydžio rezistorius kainuoja apie 2,5 EUR. Už tokią kainą paprastų rezistorių nusipirktum turbūt kokius 500 vnt. Na bet tiek to, 2,5 EUR tai ne $20 ir ne $50 . Norint didesnės galios terminatoriaus nusprendžiau nusipirkti du 100 omų rezistorius, sujungti juos lygiagrečiai, kad gautųsi 50 omų ir pabandyti, kas gausis.

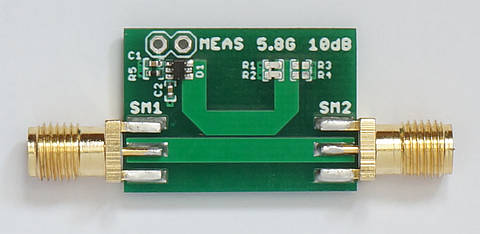

Nusibraižiau PCB, kurioje integruotas 50 omų terminatorius ir mikrobangų detekcijos diodas su filtru. Visas gaminys atrodo taip (PCB dydis 24x17mm, visos dalys 0402 dydžio):
Failo aprašymas: VSWR meter top.

SWRM01.jpg [ 16.87 KiB | Peržiūrėta 10085 kartus(ų) ]

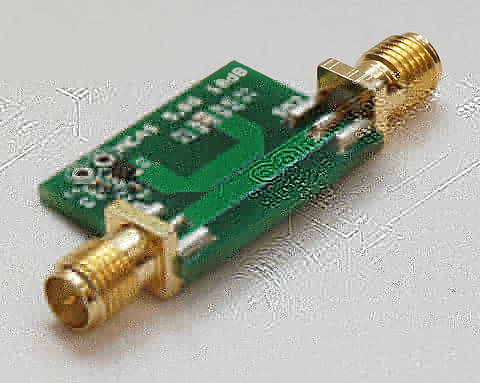

Failo aprašymas: VSWR meter.

SWRM02.jpg [ 22.54 KiB | Peržiūrėta 10085 kartus(ų) ]

Failo aprašymas: VSWR meter.

SWRM03.jpg [ 23.31 KiB | Peržiūrėta 10085 kartus(ų) ]

O įdomiausi tai yra testavimo rezultatai. Gera žinia yra ta, kad mano VSWR matuoklyje nesigauna tokios nesamonės, kurias gaudavo Mictronics savo tyrinėjimų pradžioje. Vadinasi mano 50 omų terminatorius veikia gerai. Reakcija į rankos priartinimą prie antenos yra tokia, kokia ir turėtų būti. Pasirodo mano gamybos antenos yra labai neblogai suderintos su siųstuvu, kas ypač smagu.
Vienintelė bėda tikriausiai yra jautrumas, nes tiesioginė 200mW 5.8GHz siųstuvo galios generuojama įtampa yra apie 0,9V. Jeigu paimu 25mW siųstuvą, tai gaunu apie 100mV (0,1V). Antenos atspindėta galia praktiškai visada artima 0V, kas džiugina.
Gaila, neturiu jokio komercinio Directional Coupler'io, todėl man labai sunku įvertinti rezultatus kuriuos gauvau. Reikės bandyt ieškot žmogaus, kuris galėtų mano matavimus patvirtinti arba paneigti, bet nepaisant visko, VSWR matuoklio kaina gavosi pakankamai maža (8-9 EUR) ir jis veikia. Gal dar pavyks pakelti jautrumą, bet tas bus negreit...

Sveikas,
paskaityk šitą dokumenta ir šiaip pagooglink tema "minimal directivity for vswr measurement"

Kai gaminau savo VSWR matuokli teko domėtis ir supratau jog directivity parametras labai svarbus ir nuo jo tiesiogiai priklauso kokio dudžio atspindį galėsi pamatuoti. Mažo directivity faktoriaus coupleriai žemiau ribos rodys 0V atspindžio. Paskaičiau, kad PCB coupleriai turi gana prastą directivity faktorių ir susikaupęs nusipirkau dėvėtą iš ebay su 25dB directivity.

_________________
Asmeninė svetainė

Žinutė kurią norėjau perduoti, kad su mažo directivity faktoriaus coupleriu tu negalesi pamatuopti labai mazu atspindziu pvz. 10dB directivity coupleris rodys atspindi iki 10dB max. O 10dB atpsindys yra kažkur apie 1,9 VSWR. Tiksliau jau nepamatuosi, negalėsi įvertinti antenos žemiau tos ribos.

10 dB - 1,9 VSWR
20 dB - 1,2 VSWR
30 dB - 1,07 VSWR

_________________
Asmeninė svetainė

_________________
Asmeninė svetainė

Paduosi juk i kuopleri tarkim 10dB tai kaip skirsis tada SWR reiksmes prie 1,2,3 ? ar cia tik pavyzdi duodi kuri as ne taip suprantu su tais dB ?
Kuopleris skiria signala pilnai ir kadangi nuo antenos gryzta apversta faze 180° ja HF diodas praleidzia ir kuria pamatuoji , su paduodamu signalu jis nesimaiso nes neimanoma.Yra vienintele kouplerio problema jo pacio SWR del kurios gali kilti netikslumai ,PCB kuopleris neekranuotas ten imanomi visi nepageidautini atspindziai , ekranuosi imanomas daznio pasislinkimas kas Duos matavimu paklaida ,bet ji nebus tikrai drastiska ,viskas gal 0,5 VSWR Ribose.Tikras koupleris turi but patikrintas spekranalizeriu ir turi atitikt matuojama dazni tik tada rezultatas bus tikslus.
Siaip galima is kox kabelio pasidaryt kuopleri ir jie gan gerai veikia ,nes viduje atinkamai geresnes medziagos tam dazniui nei PCB.

Tarkim tu turi 10dB directivity couplerį, kitus paramertrus paprastumo dėlei laikykim idealiais. Į tokį couplerį padavęs 20dBm stiprumo signalą ir užsukęs vietoj antenos idealią 50ohm apkrovą ant reflected power jungties pamatuosi 10dBm signalą, nors realiai tu užsukai idealia apkrovą, visa galia turėtų būti sugerta apkrovos ir Reflected power turėtų praktiškai nebūti apskritai. Iš kur atsirandą tas nuotėkis čia jau kita sklausimas, coupleris prietaisas nėra idealus, turi parazitinius reiškinius, nuotėkį iš pagrindinės linijos, dėl to ir gaunasi, kad yra tam tikras dinaminis diapazonas matavimui kuris vadinamas directivitį pas couplerius. Jis atitinkamai turi būti tam tikro dydžio, kad galėtum pamatuoti mažas VSWR reikšmes. Kaip jau minėjau

10 dB directivity couplerio "dinaminis diapazonas" leidzia pamatuoti iki - 1,9 VSWR
20 dB - 1,2 VSWR
30 dB - 1,07 VSWR
